Errores comunes en piezas de chapa y cómo evitarlos desde el diseño

Errores comunes en piezas de chapa y cómo evitarlos desde el diseño

En los proyectos de cualquier tipo de construcción industrializada, muchos problemas no aparecen en fabricación ni en obra, sino mucho antes: en la fase de diseño.

Una pieza de chapa mal planteada puede generar sobrecostes, retrasos, reprocesos o dificultades de montaje que podrían haberse evitado con pequeñas decisiones técnicas.

En este artículo repasamos los errores más habituales en el diseño de piezas de chapa y cómo prevenirlos desde el inicio del proyecto.



1. No adaptar el diseño al material elegido

Uno de los errores más frecuentes es diseñar una pieza sin tener en cuenta el comportamiento del material.


Ejemplos habituales:

  • Usar radios de plegado demasiado pequeños para acero inoxidable.
  • Diseñar piezas de aluminio sin considerar su menor rigidez.
  • Aplicar el mismo diseño a acero al carbono e inoxidable sin ajustes.
Cómo evitarlo:

Definir el material desde el inicio y adaptar el diseño a sus propiedades mecánicas y de conformado.

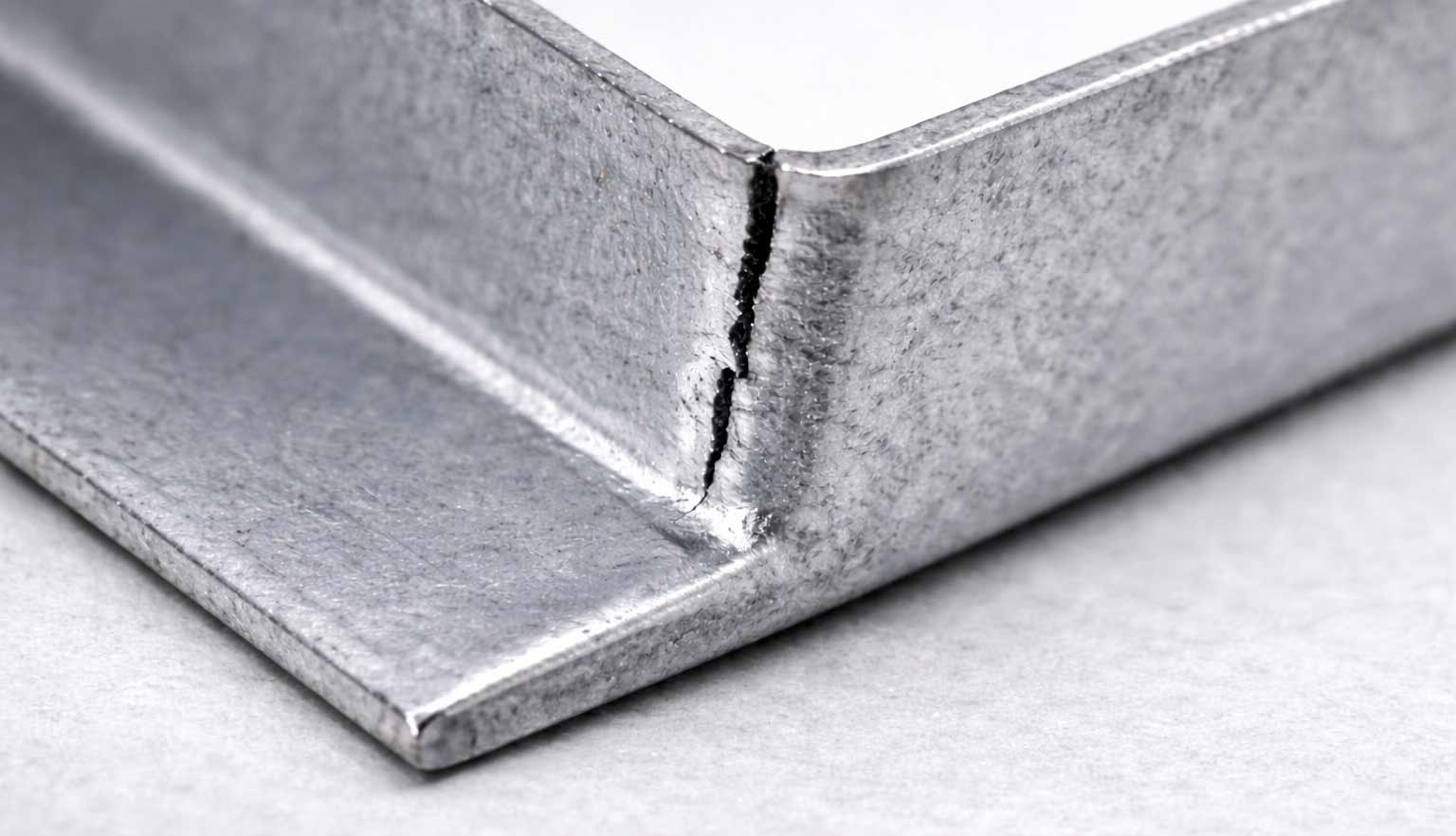

2. Radios de plegado incorrectos

El radio de plegado es crítico para evitar:

  • Grietas.
  • Deformaciones.
  • Pérdida de resistencia.
Cada material requiere radios mínimos distintos:

  • El acero al carbono es más tolerante.
  • El inoxidable necesita radios mayores.
  • El aluminio permite radios cerrados, pero es más sensible a marcas.
Cómo evitarlo:

Consultar tablas técnicas y validar el diseño con el proveedor antes de fabricar.





3. Tolerancias irreales

Diseñar con tolerancias excesivamente estrictas suele generar:

  • Incremento de costes.
  • Dificultades en fabricación.
  • Ajustes innecesarios en obra.
No todas las piezas requieren precisión extrema.

Cómo evitarlo:

Aplicar tolerancias realistas según la función de la pieza y el proceso productivo.





4. No considerar el proceso de fabricación

Un diseño puede ser correcto sobre el plano, pero inviable en producción.

Errores habituales:

  • Piezas imposibles de plegar en una sola operación.
  • Zonas inaccesibles para soldadura.
  • Geometrías que requieren procesos innecesariamente complejos.
Cómo evitarlo:

Diseñar pensando en el proceso: corte, plegado, soldadura y montaje.





5. Sobredimensionar el material

Usar espesores o calidades superiores a las necesarias incrementa:

  • Coste del material.
  • Peso.
  • Dificultad de manipulación y montaje.
En construcción industrializada, el equilibrio es clave.

Cómo evitarlo:

Analizar cargas reales y optimizar el diseño con criterio técnico.





6. No tener en cuenta el entorno de uso

Un error habitual es diseñar sin considerar dónde trabajará la pieza.

Ejemplos:

  • Usar inoxidable AISI 304 en ambientes marinos.
  • No proteger adecuadamente piezas en exterior.
  • Ignorar ciclos de humedad o temperatura.
Cómo evitarlo:

Evaluar el entorno desde el inicio y elegir el material adecuado (galvanizado, AISI 316, aluminio, etc.).





7. Diseñar sin contar con el proveedor industrial

Diseñar sin validar con el proveedor suele derivar en:

  • Cambios de última hora.
  • Retrasos.
  • Incremento de costes.
El proveedor no debe ser solo el último eslabón.

Cómo evitarlo:

Involucrar al proveedor de transformado de chapa en fases tempranas del proyecto.





Diseño y fabricación: dos caras de la misma moneda

Una buena pieza de chapa no es solo la que cumple con el plano, sino la que:

  • Se fabrica sin problemas.
  • Se monta fácilmente.
  • Funciona durante toda su vida útil.
En Metálitys colaboramos con nuestros clientes desde el diseño para:

  • Optimizar piezas.
  • Reducir errores.
  • Asegurar soluciones eficientes y duraderas.
Porque en construcción industrializada, un buen diseño es el primer paso hacia una buena fabricación. ¡Nosotros podemos ayudarte!
